ROHM推出二合一SiC模块「DOT-247」 实现更高设计灵活性和功率密度

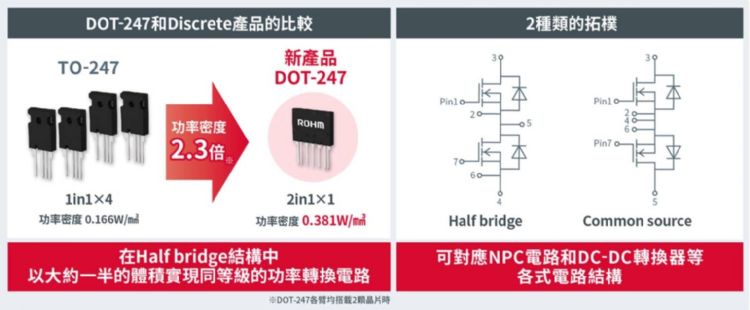

ROHM新封装DOT-247与传统TO-247的功率密度比较示意图。ROHM

半导体制造商ROHM（总公司：日本京都市）推出二合一结构的SiC模块「DOT-247」，该产品非常适合PV Inverter、UPS和半导体继电器等工业设备应用。新模块保留了「TO-247」在功率元件中的通用性，同时实现更高的设计灵活性和功率密度。

目前PV Inverter虽以2级逆变器为主流产品，但为了满足更高电压的需求，对3级NPC、3级T-NPC以及5级ANPC等多级电路的需求正日益增加。上述电路的开关部分混用了Half bridge和Common source等拓扑结构，因此若搭配以往的SiC模块，往往会需要定制化产品。

针对此课题，ROHM将上述两种作为多级电路最小结构单元的拓扑整合为二合一模块。该模块不仅具备对应次时代功率转换电路的灵活性，更实现了比Discrete元件更小的电路。

DOT-247采用将两个TO-247封装相连的形式，藉由搭载了在TO-247结构上难以装载的大型芯片，并以ROHM独家内部结构，实现了更低的导通电阻。另外透过优化封装结构，其热阻比TO-247降低了约15%，电感降低了约50%。因此在Half bridge结构中，可实现使用TO-247时2.3倍的功率密度，并能以约一半的体积达到同等级的功率转换电路。

采用DOT-247的新产品有Half bridge和Common source等两种拓扑结构，可对应NPC电路和DC-DC转换器等多种电路配置。在上述配备多个Discrete元件的功率转换电路中使用该产品，可以减少元件数量和安装面积，助力实现应用产品小型化，并大幅削减安装和设计工时。

产品阵容包括750V耐压的4款机型（SCZ40xxDTx）和1200V耐压的4款机型（SCZ40xxKTx）。新产品已于2025年9月开始暂以每月1万个的规模投入量产（样品价格：20,000日圆／个，未税）。另外符合汽车电子产品可靠性标准AEC-Q101的产品，也计划于2025年10月开始提供样品。
