ST高整合度功率因数校正控制器简化连续导通模式设计

意法半导体高整合度功率因数校正控制器简化连续导通模式设计。意法半导体

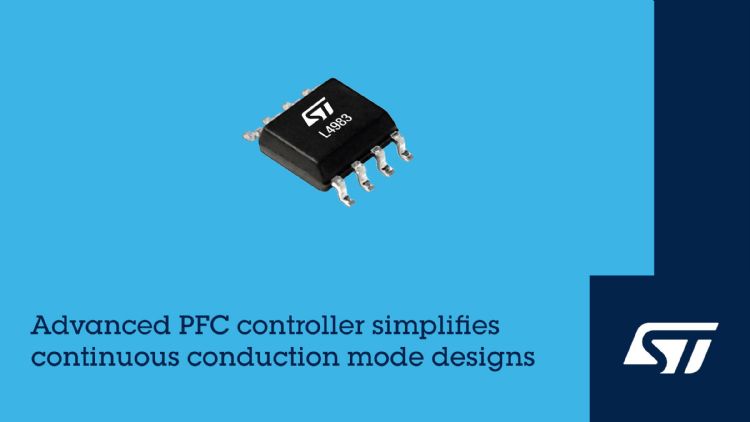

全球半导体领导厂商意法半导体（STMicroelectronics，NYSE：STM；ST）的L4983功率因数校正（PFC）控制器，内建专有乘法器模拟器与失真最佳化电路，设计人员仅需少量外部被动元件，便可完成连续导通模式（CCM）PFC电路设计。

L4983可用于数百瓦至数千瓦的电源供应器，其图腾柱输出级可提供7A灌电流与3A拉电流能力。典型应用包括工业与医疗电源供应器、高功率灯具、服务器、PC，以及需要符合EN 61000-3-2与全球其他类似规范的家用电子产品，例如日本JEIDA-MITI标准。

三种省电模式有助设备符合美国ENERGY STAR、欧盟生态设计指令（Ecodesign Directive），以及欧洲电源转接器行为准则（European Code of Conduct）等能源效率规范。其中，突发模式会在轻载或无负载时自动停止切换；负载增加后可快速恢复，无须重新执行软启动。另有由脚位控制的闲置模式，可暂停切换并关闭内部误差放大器；进入停用模式后，元件会停止运作，再次启用时则透过软启动恢复。

多项保护机制可协助系统承受严苛操作条件，维持可靠度。过电压保护可在暂态发生时稳定输出；内建比较器提供逐周期过电流保护，电感饱和侦测则可避免异常电流与突波。线电压前馈功能可在交流输入电压波动时稳定输出功率；启动时也会检查电压回授与电流传感信号，针对回授回路故障提供保护。内建软启动功能则可主动限制涌入电流，维持输出电压稳定。

另提供EVL4983-350W展示板，可加快以L4983开发交换式电源供应器。此展示板采用350W PFC前级稳压器设计，支持通用输入电压范围，可提供稳压400Vdc输出；在不同负载条件下均可维持低总谐波失真（THD），效率达97.4%。

L4983 提供两种版本，让设计人员可弹性选用。L4983A的切换频率为65kHz，L4983B则为130kHz。两款产品目前均已量产，采用小型SO-8表面黏着封装。更多信息请浏览官网。
