英飞凌推出业界首款 PFC 和混合返驰式双模芯片

高整合度USB PD双模控制IC支持宽输入和输出电压应用中高达28 V输出电压的高功率设计。英飞凌

USB PD已成为快速充电的主流标准，同时也为采用统一 Type-C连接器的各种移动和电池供电装置供应电力。最新USB PD 3.1版的扩展功率范围(EPR)规格则扩展了更宽广的供电范围。统一性、大功率充电能力、小尺寸及经济型的系统成本是驱动适配器和充电器市场演进的主要因素。

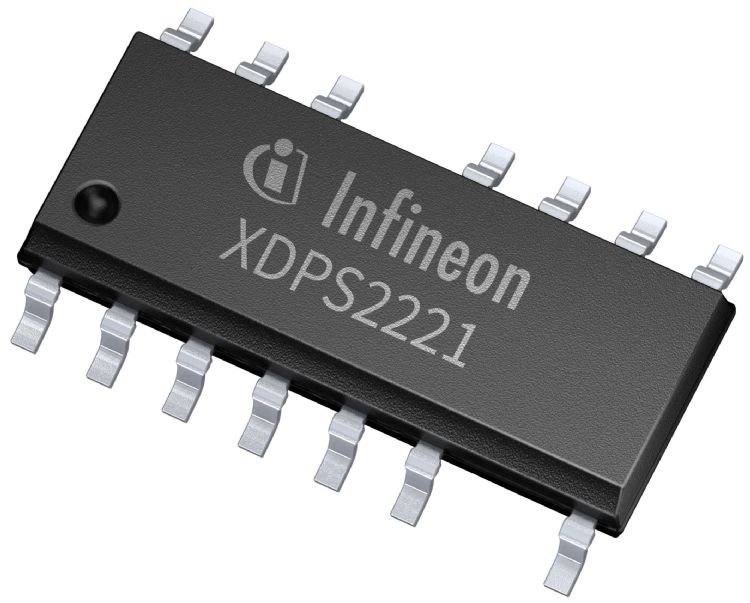

为加速这项趋势的普及，英飞凌科技宣布推出全新XDP数码电源XDPS2221控制器。新款高整合度USB PD双模控制IC支持宽输入和输出电压应用中高达28 V输出电压的高功率设计。

新款装置在一个单一封装中整合了AC-DC功率因数校正(PFC)控制器和DC-DC混合返驰式控制器(HFB，亦称为不对称半桥AHB)。透过两个阶段的协调运作，可以轻松满足法规要求。另外，所有闸极驱动器与用于初始IC电压供应的600 V高电压启动单元进一步整合，再加上经过认证的主动式X电容器放电，可实现低外部物料清单(BOM)和组件数量。

基于新颖的零电压切换(ZVS)HFB 拓扑与GaN 开关元件，各种输入电压／输出负载条件下的效率达到领先等级。受益于这些特色和固有的拓扑优势，例如可以缩小变压器尺寸的零电压切换和谐振能量转移， XDPS2221有助于实现非常高功率密度的系统设计。

此外，新款双模IC支持同步PFC和HFB丛发模式操作，实现最低的可能无负载输入待机功率效能。准谐振多模 PFC 级透过自动PFC启用／停用功能和调适PFC汇流排电压控制，来达到最大平均负载和轻载效率。也可以选择停用整合式PFC功能，用来支持带有任何一种外部PFC控制器的使用案例。混合返驰式级使用峰值电流控制操作来健全稳压和快速动态负载响应。

为确保ZVS在所有条件下运作，混合反驰采用ZVS脉冲插入，包括在非连续导通模式下确保本体二极管处于截止状态。另外，XDPS2221的图形使用者界面提供易于设定的参数，以便最佳化系统效能。
