R&S推出整合任意波形暨图形产生器功能的示波器

R&S示波器整合信号产生器，有助故障排除并支持全自动一致性测试。

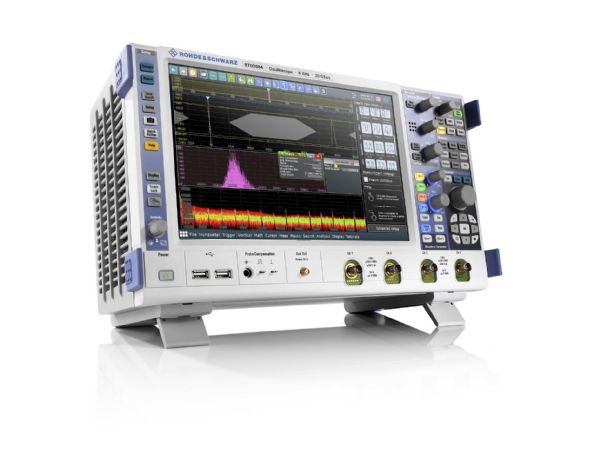

罗德史瓦兹(Rohde & Schwarz；R&S)是业界第一家推出整合任意波形暨图形产生器功能的示波器制造商。透过内建的信号产生器，R&S RTO2000和R&S RTE全系列示波器皆可在2个类比和8个数码通道上产生测试信号，让使用者仅透过一台仪器即可在最小的空间内测试复杂电路，甚至可同时进行全自动一致性测试。

R&S RTO-B6/RTE-B6任意波形暨图形产生器选项提供两个类比和8个数码通道，透过完全整合于示波器的操作界面对信号输出进行操作及控制。其类比通道皆具有100MHz之带宽，并支持4种不同的模式包括函数产生器、调变信号产生器、扫描模式及任意波形产生器；其500Msample/s的数据率及14位元的分辨率非常适合产品研发需求，例如用于差分放大器之元件特性测试等应用。

其图形产生器功能可用于多达8个独立的数码信号输出，数据率高达40Msample/s。可产生时间和总线信号如SPI。其典型应用如量测功率放大器在使用汇流排电码设定参数后的稳定时间。使用者可使用大型触控屏幕来操作内建的信号产生器。

其图形化的显示画面能够清楚地显示所有波形参数设置，也可直接透过示波器的通道获取任意波形。例如，所获取到的汇流排电码可被复制到任意波形产生器中重复播放。

此外，R&S RTO-B6信号产生器选项亦可用于全自动以太网络一致性测试。透过整合任意波形产生器功能，可自动产生一致性测试所需的干扰信号，简化测试的相关设置及执行步骤。

R&S RTO-B6/RTE-B6任意波形暨图形产生器加值选项已正式上市，可支持R&S RTO2000 及R&S RTE系列示波器。更多产品信息，请参阅官网。
