ITECH IT2705模块式直流电源分析仪

IT2705解决方案。ITECH

电源管理芯片（PMIC）和直流-直流转换器（DC-DC Converter）是电子系统的「能源中枢」，负责电能转换、分配、检测与管理。它们为不同负载提供精准电压、实现高效充电，并提升系统整体能效。伴随5G 通讯、新能源汽车、AI服务器、消费电子等行业发展，这类器件正向着小型化、低功耗、高效率、高整合度与高安全性不断演进。

测试需求与挑战

对DC-DC转换器的关键指标测试包括：1. 直流参数：转换效率、负载调节、电源调节、静态电流等。2. 动态回应：负载突变时的电压稳定性、启动特性等。

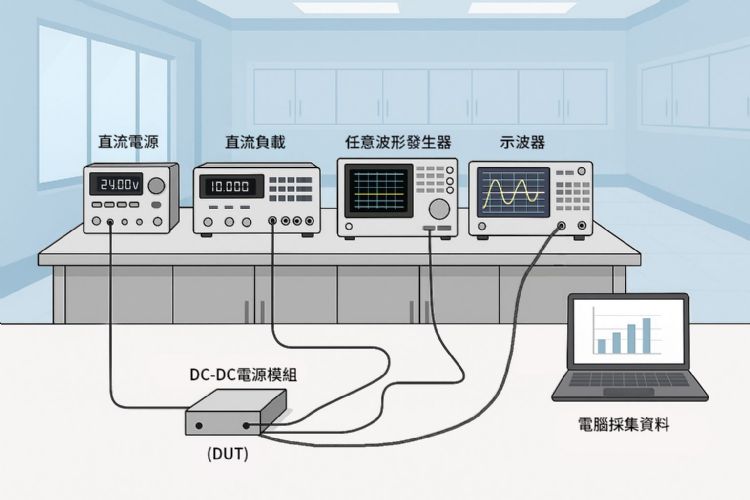

传统测试通常需要数码万用表（DMM）+ 电源+电子负载+示波器+任意波形发生器等多种仪器配合完成，不仅布线复杂，而且多个设备之间的数据获取不同步，难以保证对瞬态细节的捕捉精准度，测试流程繁琐、效率低下。

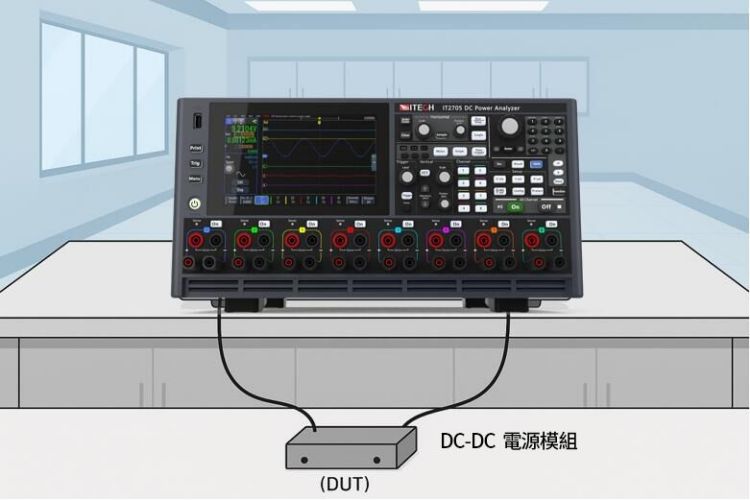

理想状态下，如果将多类仪器功能整合于一体化平台，并内置波形分析与数据记录等能力，既可简化测试架构、减少占用空间、提升数据同步性，还能实现DC-DC转换器与电源管理芯片从供电、带载到波形分析的一站式测试流程。

ITECH IT2705直流电源分析仪正是在这一创新设计理念下应运而生，带来面向未来的高效一体化测试架构。

IT2705直流电源分析仪解决方案优势：

一、模块化灵活配置：IT2705直流电源分析仪是一款8插槽模块化电源分析仪，模块类型覆盖直流电源、回馈式电子负载、双向直流电源及SMU源表（4大类20种型号，单模块功率覆盖20W~500W）。同类型模块可通过主从并机实现功率扩展，提升设备的利用率和测试范围。

二、全整合测试生态，一站式测试流程：IT2705直流电源分析仪不仅用一体化平台取代「多仪器拼接」，更内置强大波形编辑与模拟功能，实现复杂工况测试。选择IT2705，您将获得全测试生态必备的工具，IT2705直流电源分析仪=源+载+SMU+示波器+记录仪+任意波形发生器 +电池模拟器 + 电池测试仪。

三、高速高精度SMU：全四象限SMU模块 IT27814，最小电流量程±10μA、分辨率高达6uV/100pA。
四档电流量程，支持电流量程无缝切换，有效分析芯片从低功耗模式到工作状态的电流瞬变。高达200kHz示波取样速率，精准捕捉us级参数变化。

IT2705直流电源分析仪以多功能整合、灵活扩展、高速测量与电池模拟能力，为 DC-DC转换器和电源管理芯片测试提供高效、精准、可演进的新方案。无论是效率验证、功耗分析还是动态特性评估，IT2705直流电源分析仪都能让测试更简单、更可靠。
