意法推出新超声波发射器 缩小掌上型扫描仪尺寸并提升影像画质

意法半导体推出高整合度超声波发射器，缩小掌上型扫描仪尺寸并提升影像画质。意法半导体

意法半导体(ST，纽约证券交易所代码：STM)推出具有新功能之64通道超声波发射器，使携带式高效能工业与医疗用仪器更加便利，影像画质更加清晰。

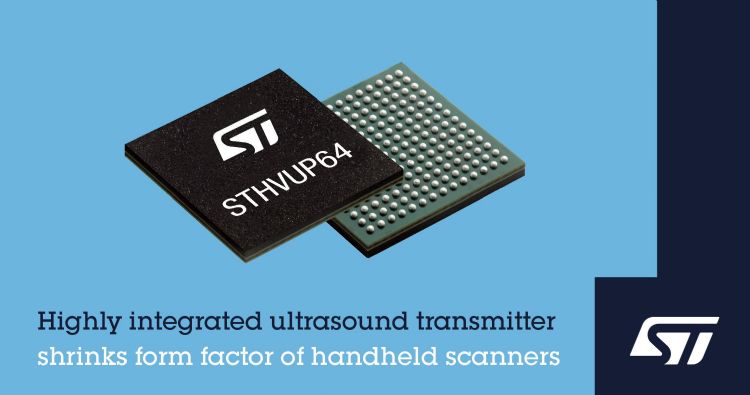

现在的便携式扫描仪的尺寸到几乎等同于一台智能手机，且其影像画质可媲美过去昂贵的大型影像扫描系统。意法半导体STHVUP64超声波发射器驱动检测器的压电式传感器，提升了影像的灵活性，并增加波束数码控制创新技术，除了能节省电路板空间，亦能推动工业及医疗检测器轻量化之发展趋势。

STHVUP64是一个拥有64个通道的超声波发射器，亦是掌上型无线扫描仪的高整合度解决方案。此超声波发射器减少发射器及探针之间所需的高压开关，可直接驱动多达256个探针元件，降低物料清单成本(BOM)，还可节省扫描仪内部空间。

除了常见的3阶电位输出以外，STHVUP64还引进新5阶电位输出功能，可更加灵活地优化影像画质。STHVUP64驱动电流达±400mA，以便高速驱动换能器，能呈现出多种影像模式。高驱动电流还有助于达到最短5ns的脉冲持续时间，提升对换能器的控制精确度，以最大限度地强化影像细节。发射器还支持连续波(CW)及脉冲波(PW)两种模式，以便进行如腔体或液体流动之各类检测分析。

此外，波束数码控制技术还可加强控制波束方向，其精准度优于使用延迟电路的传统类比控制技术。透过在芯片上整合逻辑电路，发射器不再需要搭载控制芯片，例如，用于波束控制的FPGA，进而节省PCB电路板面积，降低了布线复杂度，也免除了FPGA设计难题。

新发射器还具有自偏置驱动器结构，不需使用芯片外电源去耦电容器，能有效缩减电路板面积，降低物料清单成本。此外，新产品采用比同类产品更小的封装，让设计人员在研发尺寸更小的产品能有更大的弹性。

低功耗对于电池供电系统十分重要，STHVUP64不仅功耗低，且功能丰富，能提供使用者良好的体验。芯片上存储器可以保存传输模式，其高达200MHz的时脉信号可同步传输数据，并最大限度降低传输抖动，提升图片画质。该芯片的通讯连接埠有现今最高系统时脉信号频率，并按建议支持了多种CMOS信号标准。芯片内部保护功能包括杂讯阻断、过热保护、欠压保护及循环电流保护，且芯片上还有可直接读取中断原因的诊断暂存器，以便在故障时做除错。

该超声波发射器采意法半导体经市场认证之BCD8s-SOI制造技术，可在同一芯片上整合类比(双极晶体管)、数码(CMOS)及电源(DMOS)电路。STHVUP64超声波发射器现已量产，采用10mm x 10mm x 1.4mm的196焊球FC-BGA196封装。
