意法推出高灵活性之高功率密度的60V DC/DC转换器

  • 赖品如台北

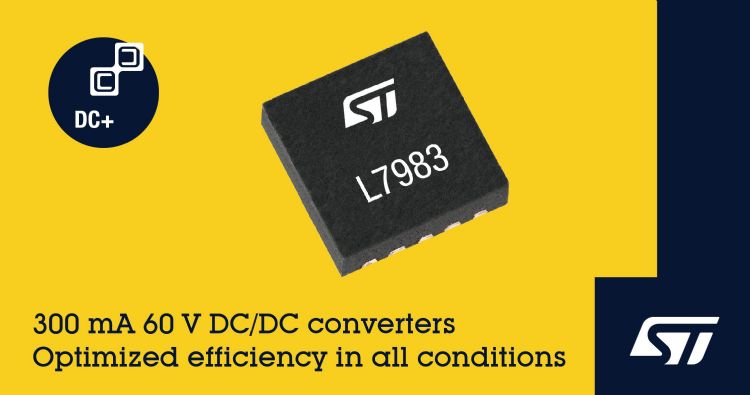

意法半导体推出高灵活性之高功率密度的60V DCDC转换器

意法半导体(ST)所推出之L7983是一款高精密的3V-60V、300mA同步DC/DC降压功率转换器,具有弹性动态模式选择,可满足杂讯敏感应用的要求,并在轻载时能够让效能最大化。

L7983采用意法半导体专有的创新技术,可以控制低边功率MOSFET,两种作业模式可供选择:恒定开关频率的低杂讯模式(Low-Noise Mode,LNM)和低功耗模式(Low Consumption Mode,LCM)。在LCM模式下,转换器可让轻载或空载条件下将效能最大化。另可以使用外部脚位选择工作模式,模式控制脚位则可由应用动态控制,也可以透过拉高电位或低电位来缺省。

藉由较大的输入电压范围,L7983可以在12V和24V的工业汇流排电压下运行,并拥有充足的安全范围。新产品还适用于电池供电的应用,包括工业设备的故障保护系统、离散式智能节点、家电、机器人、电信设备。易于使用的低杂讯模式将让精密传感应用受益。

在较高最大输入电压确保稳定性和可靠性的同时,L7983有极宽的切换频率范围(200kHz-2MHz)可提升设计灵活性。此外,可选择的展频震动功能以有助于最大程度减少电磁干扰(Electromagnetic Interference;EMI)。10µA的静态电流对系统电源需求的影响微乎其微,并提供一个外部使能脚位,在关闭模式下,将静态电流降至2.3µA。

其它功能包括支持供电序列和外部时脉同步。内部安全保护功能包括软启动、过热保护、脉冲检测限流、过压保护,以及可以根据输入电压调整的欠压锁定(Under-Voltage Lockout;UVLO)。还集成了补偿电路,有助于简化设计,节省物料清单成本。

此次共推出三款L7983产品,分别是3.3V固定输出电压的L7983PU33R、5.0V固定输出电压的L7983PU50R,以及输出电压可调的L7983PUR。每款产品都有一个可搭配的评估板。STEVAL-L7983V33可加速采用L7983PU33R产品专案的开发速度。STEVAL-L7983V50和STEVAL-L7983ADJ则分别支持L7983PU50R和L7983PUR。L7983现已量产,其采用 3mm x 3mm DFN10封装。
